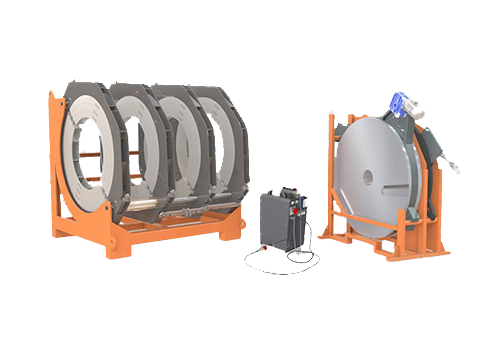

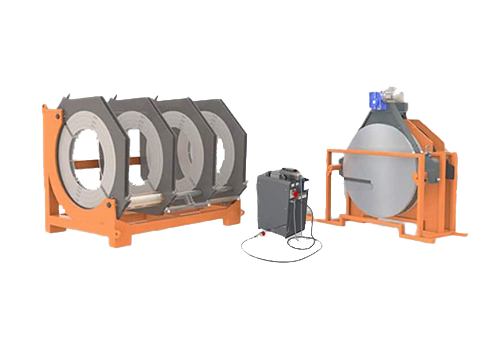

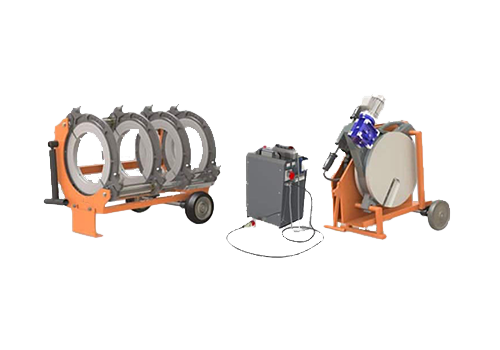

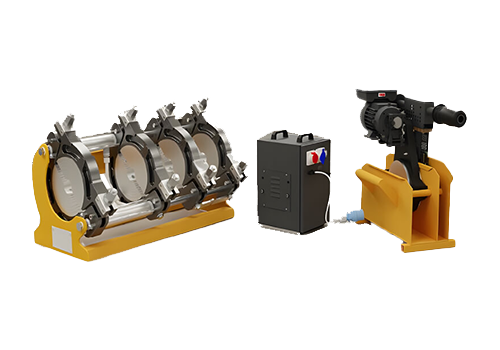

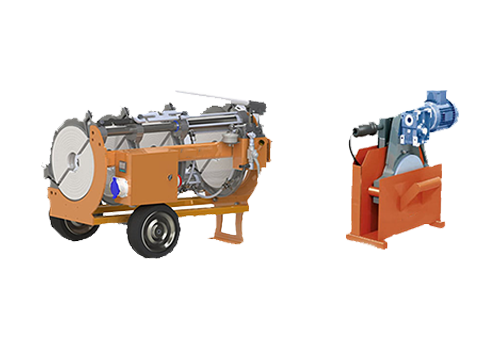

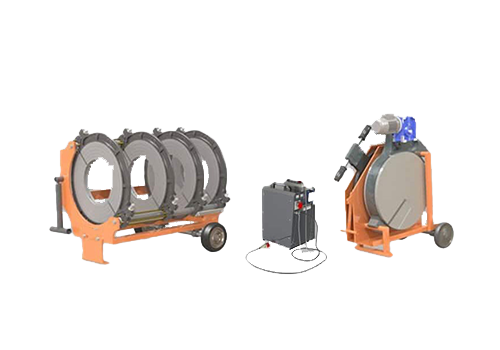

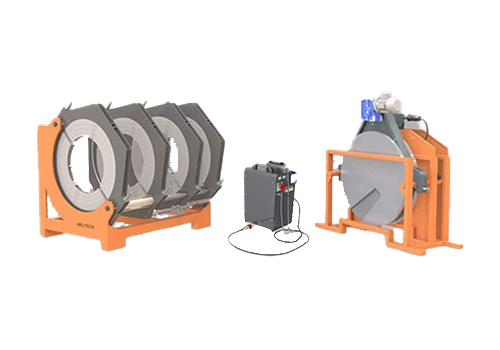

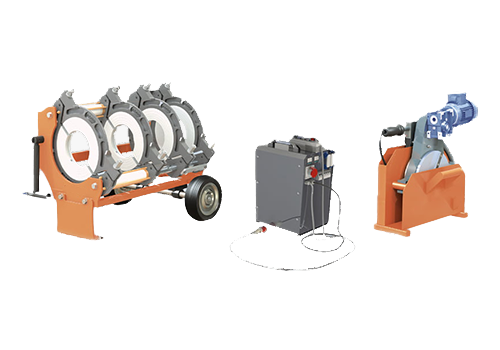

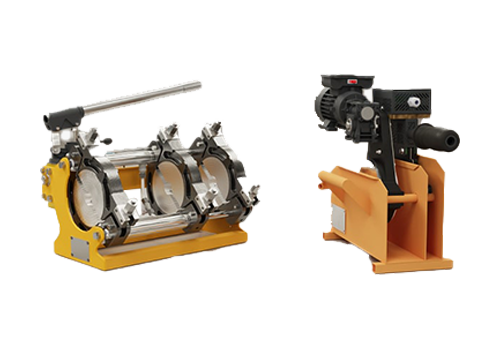

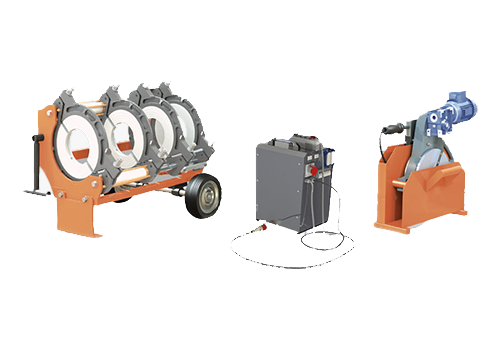

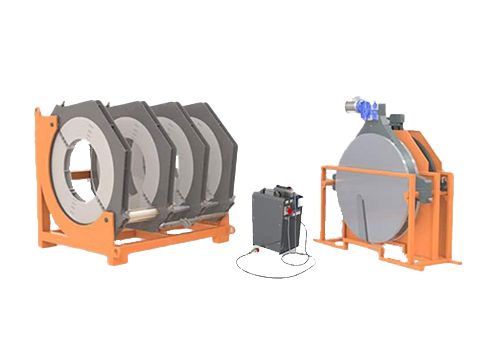

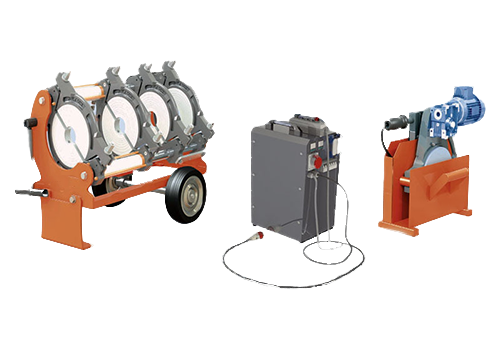

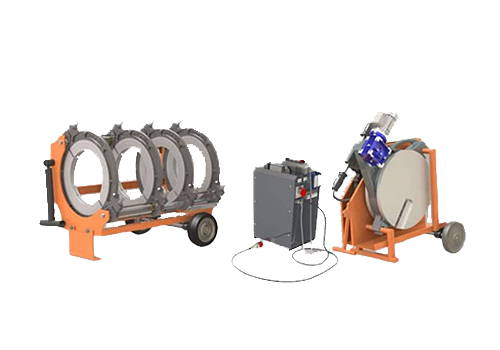

Машины для стыковой сварки

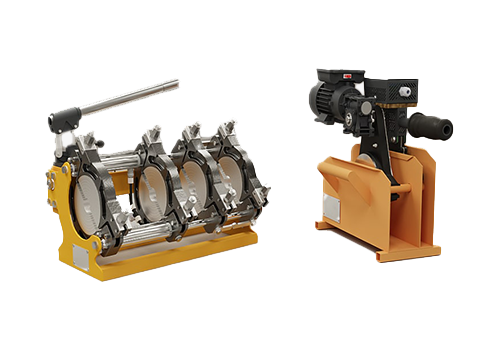

Основная рама

Основная рама машины для стыковой сварки оснащена двумя фиксированными и двумя подвижными зажимами, которые поддерживают, фиксируют и центрируют свариваемые пластиковые трубы. К системе прикладывается гидравлическое давление; два поршня, установленные на направляющем валу, приводят в движение подвижные зажимы вперед и назад, обеспечивая движение, необходимое для процесса сварки.

Инструмент для торцевания (триммер)

Инструмент для торцевания имеет два вращающихся лезвия — по одному с каждой стороны — каждое из которых оснащено режущими ножами. Перед нагревом он выравнивает и очищает концы труб, которые уже были зажаты и центрированы на основной раме, подготавливая их к сплавлению. Вращательное движение создается интегрированным мотор-редуктором.

Нагревательная пластина

После облицовки нагревательная пластина нагревает концы труб до заданной шероховатости, подготавливая их к сплавлению. Температура задается термостатом, расположенным на самом нагревателе.

Защитный и опорный короб

Защитный/опорный короб предотвращает потерю тепла нагревательной пластиной и защищает как нагреватель, так и торцовочный инструмент от внешних воздействий (ударов, воды и т. д.).

Ввод машины в эксплуатацию и Выполнение сварки

1. Включение
   • Подключите электрический блок к генератору или любой розетке 220 В–380 В.

2. Предварительно нагрейте нагревательную пластину
   • Вставьте нагреватель вставьте вилку в панель управления, включите и дайте ему достичь температуры.

3. Проверьте ход зажима
   • Используйте рычаг управления, чтобы полностью переместить подвижную группу зажима вперед и назад, убедившись в плавности движения.

4. Выберите вставки
   • Выберите вставки зажима (редукторы) для соответствия трубе диаметр и установите трубы, оставив зазор для торцевания.

5. Установите торцовочный инструмент
   • Извлеките торцовочный инструмент из коробки, поместите его на направляющие валы основной рамы и закрепите предохранительным штифтом.

6. Выполните торцевание концов труб
   • Подключите торцовочный инструмент к электрическому блоку, нажмите кнопку запуска и, убедившись, что лед растаял в холодную погоду, поверните рычаг по часовой стрелке, чтобы подать подвижные зажимы к работающему торцевателю.
   • Продолжайте, пока оба конца трубы не станут плоскими и гладкими; поддерживайте давление облицовки в диапазоне 20–60 бар.

7. Снимите торцовочный инструмент
   • Отключите его от сети и верните в отсек.

8. Проверьте температуру нагревателя
   • Проверьте, достиг ли нагреватель заданной температуры сварки (см. таблицу температур «T.01»).

9. Вставьте пластину нагревателя
   • Установите пластину на направляющие валы.

10. Первоначальный нагрев (формирование валика)
    • Поднесите концы труб к Поверхность нагревателя с покрытием ПТФЭ. Используя таблицу материал/диаметр, приложите требуемую силу плавления для получения указанной толщины шарика (первая стадия нагрева).

11. Нагрев выдержки (нагрев-без-силы)
    • После достижения толщины валика сбросьте давление и продолжайте нагревать в течение времени, указанного в таблице.

12. Снимите нагревательную пластину
    • Откройте зажимы против часовой стрелки, снимите нагреватель и поместите его обратно в коробку.

13. Сплав
    • Немедленно приложите силу сварки (идентичную силе начального нагрева) и сожмите концы труб вместе.

14. Охлаждение
    • Удерживайте соединение под давлением зажима в течение времени охлаждения, указанного в таблице.

15. Завершение
    • Сварка теперь завершена. В моделях с ЧПУ Общее давление сварки рассчитывается автоматически.

Используйте гидравлическое масло SHELL 46.

Преимущества машин для стыковой сварки труб HDPE

• Быстрые, герметичные соединения — прочные, герметичные сварные швы за гораздо меньшее время, чем при использовании обычных методов, идеально подходят для крупномасштабных водопроводов или газопроводов.

• Никаких дополнительных фитингов — разработанные специально для HDPE, они создают надежное соединение между двумя секциями труб без дорогостоящих муфт.

• Высокая точность — машина идеально выравнивает оба конца трубы перед сваркой, обеспечивая прочность соединения и правильная ориентация.

• Автоматизированное управление — Интегрированные элементы управления делают работу последовательной и простой.

• Экономически эффективно и удобно — Минимальная настройка, может управляться одним оператором, конкурентоспособная цена, подходит также для небольших проектов.

• Портативный – легкая конструкция позволяет легко транспортировать ее между рабочими площадками — идеально подходит для подрядчиков, сваривающих трубы HDPE в нескольких местах.
