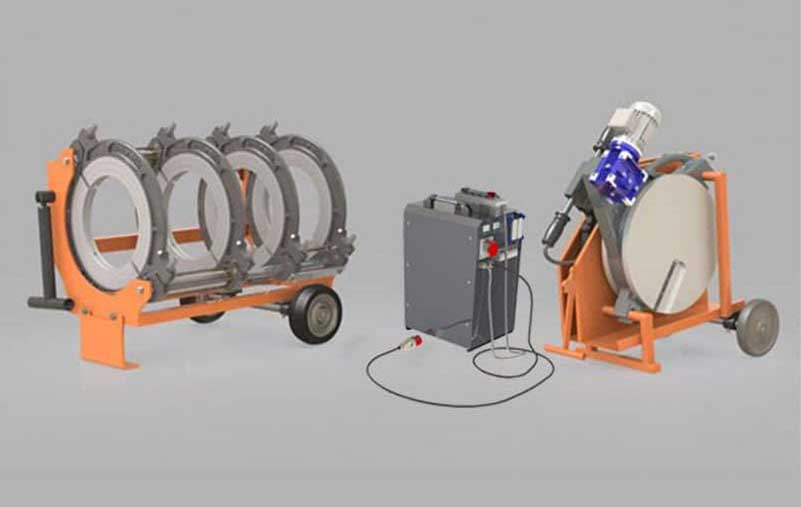

500 Гидравлический аппарат для стыковой сварки пластиковых труб

• Используется для сварки труб и фитингов PE – PP – PVDF диаметром 180 – 200 – 225 – 250 – 280 – 315 – 355 – 400 – 450 – 500 мм под давлением до 32 бар.
• Обеспечивает быструю, мощную и простую сварку благодаря короткому времени установки, соответствует международному стандарту ISO 12176-1.
• Обеспечивает лёгкость в использовании благодаря малому весу.
• Максимальное рабочее давление рассчитано на 150 бар.
• Работоспособен при температуре окружающей среды от -10°C до +40°C.

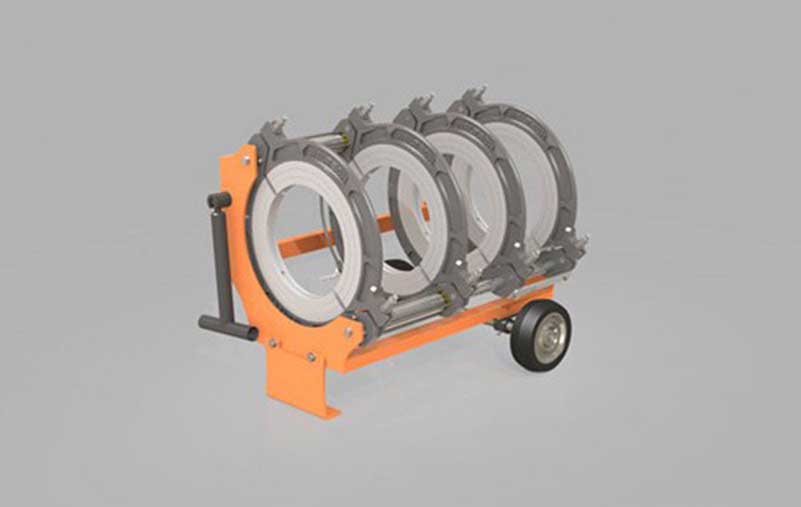

Корпус сварочного аппарата W500

Основной корпус с двумя подвижными и двумя фиксированными зажимами поддерживает и центрирует пластиковые трубы для сварки.

К системе подаётся гидравлическое давление. Два поршня на валу перемещают подвижные зажимы вперёд и назад, обеспечивая движение, необходимое для сварки.

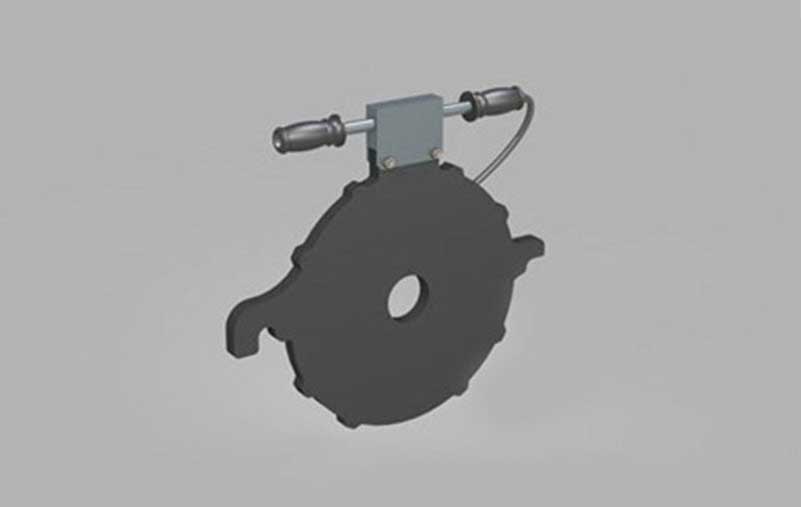

Фаскосниматель сварочного аппарата W500

Нагреватель сварочного аппарата W500

Этот элемент аппарата нагревает подготовленные фаски труб с помощью нагревательной пластины для последующего соединения.

Температура нагревателя регулируется с помощью цифрового термостата на нагревательной пластине.

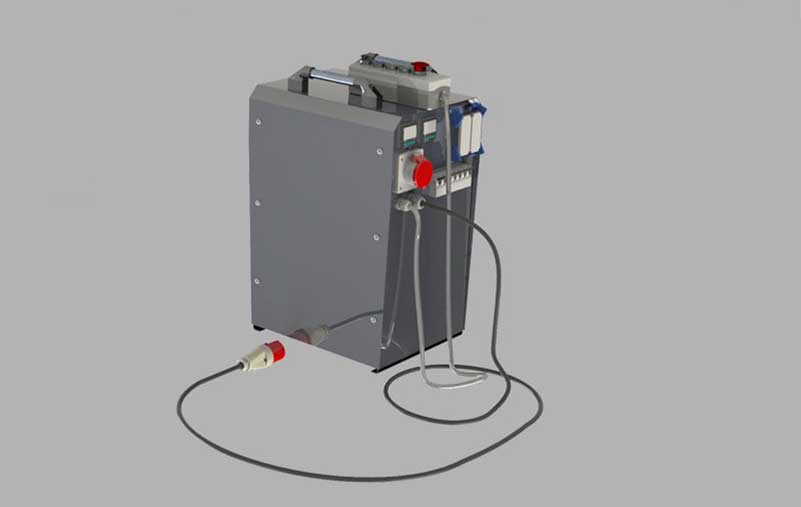

Гидравлический и электрический блок управления сварочного аппарата W500

Электрический и гидравлический блок управления подает электроэнергию на нагреватель и фаскосниматель, а гидравлическое давление — на основной механизм аппарата. Управление осуществляется с помощью ручного пульта.

На пульте расположены четыре кнопки и переключатель. Кнопки перемещают зажимы вперед и назад, переключатель включает фаскосниматель.

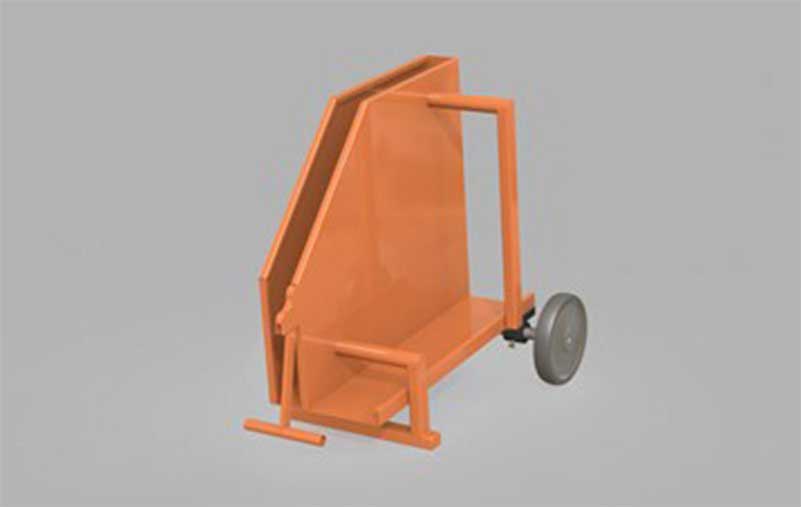

Защитный корпус сварочного аппарата W500

Защитный и опорный корпус предотвращает потерю тепла нагревателем и защищает фаскосниматель и нагреватель от внешних воздействий (удары, вода и т.д.).
